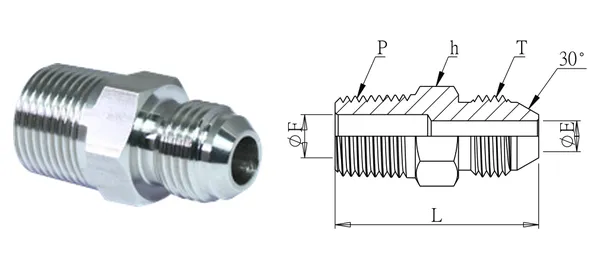

Foto y plano acotado (ilustrativos). Dimensiones en mm.
Conector recto macho (abocardado 30° JIS)
DG-HGM-015
Especificaciones
| N.º de pieza | DG-HGM-015 |
|---|---|
| Descripción | Conector recto macho (abocardado 30° JIS) |
| series | Racores hidráulicos |
| DE del tubo (mm) | 1" |
| Rosca T (G) | 1" |
| Rosca P (PT) | 3/4" |
| ØE (mm) | 20 |
| ØF (mm) | 16 |
| L (mm) | 52 |
| Hex. h (mm) | 35 |
| Tipo de rosca | T: G (BSPP/PF, 30°/60°); P: PT (estándar) / NPT (-N) |
| Material | SUS304 (estándar) / SUS316 (-316) |
| Presión de trabajo | 210 kgf/cm² |
| Temperatura de trabajo | — |
| Observaciones | Versiones de fundición de precisión bajo consulta. |
Versión de datos 2026-10-01. Especificaciones sujetas a confirmación.
