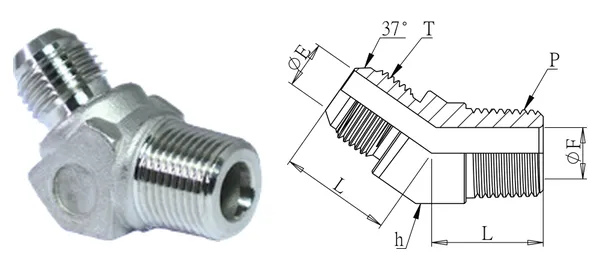

Foto y plano acotado (ilustrativos). Dimensiones en mm.
Codo macho 45° (microfusión)
DG-HJA-003
Especificaciones
| N.º de pieza | DG-HJA-003 |
|---|---|
| Descripción | Codo macho 45° (microfusión) |
| series | Racores hidráulicos |
| DE del tubo (mm) | 3/4" |
| Rosca T (UN/UNF) | 1-1/16" x 12 |
| Rosca P (PT) | 3/4" |
| ØE (mm) | 14.5 |
| ØF (mm) | 14.5 |
| L (mm) | 31 |
| Hex. h (mm) | 29 |
| Tipo de rosca | T: UN/UNF (JIC 37°); P: PT (estándar) / NPT (-N) |
| Material | SUS304 (estándar) / SUS316 (-316) |
| Presión de trabajo | 20 kgf/cm² (fundición de precisión) |
| Temperatura de trabajo | — |
Versión de datos 2026-10-01. Especificaciones sujetas a confirmación.
