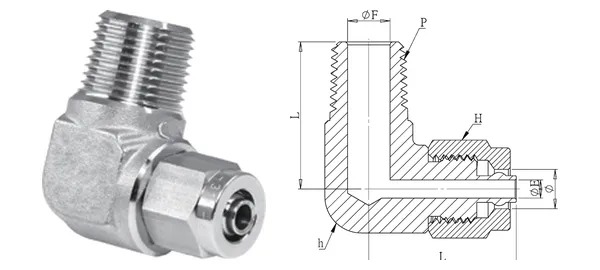

Foto y plano acotado (ilustrativos). Dimensiones en mm.
Codo macho
DG-REM-013
Especificaciones
| N.º de pieza | DG-REM-013 |
|---|---|
| Descripción | Codo macho |
| series | Racores neumáticos rápidos |
| DE del tubo (mm) | 10 |
| Tamaño de rosca | 3/8" |
| ØE (mm) | 5.5 |
| ØF (mm) | 9.6 |
| L (mm) | 31 |
| Hex. H (mm) | 17 |
| Hex. h (mm) | 16.5 |
| Tipo de rosca | PT (estándar) / NPT opcional |
| Material | Cuerpo SUS304 (estándar) / SUS316 opcional |
| Presión de trabajo | 20 kgf/cm²* |
| Temperatura de trabajo | -20℃~80℃* |
Versión de datos 2026-10-01. Especificaciones sujetas a confirmación.
