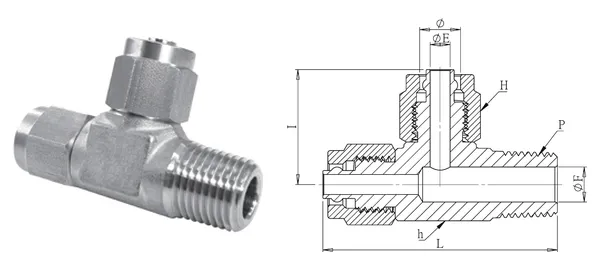

Foto y plano acotado (ilustrativos). Dimensiones en mm.
Te macho en línea
DG-RTR-002
Especificaciones
| N.º de pieza | DG-RTR-002 |
|---|---|
| Descripción | Te macho en línea |
| series | Racores neumáticos rápidos |
| DE del tubo (mm) | 8 |
| Tamaño de rosca | 1/4" |
| ØE (mm) | 4 |
| ØF (mm) | 7 |
| I (mm) | 23 |
| L (mm) | 47 |
| Hex. H (mm) | 14 |
| Hex. h (mm) | 14.5 |
| Tipo de rosca | PT (estándar) / NPT opcional |
| Material | Cuerpo SUS304 (estándar) / SUS316 opcional |
| Presión de trabajo | 20 kgf/cm²* |
| Temperatura de trabajo | -20℃~80℃* |
| Observaciones | No es stock habitual; mecanizado bajo pedido; se aceptan medidas no listadas. |
Versión de datos 2026-10-01. Especificaciones sujetas a confirmación.
