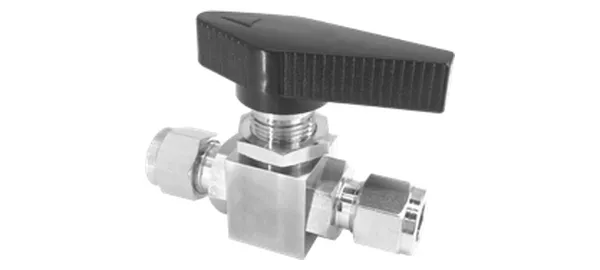

Foto y plano acotado (ilustrativos). Dimensiones en mm.
Válvula de bola con conexión para tubo
DG-VBT-002
Especificaciones
| N.º de pieza | DG-VBT-002 |
|---|---|
| Descripción | Válvula de bola con conexión para tubo |
| series | Válvulas |
| DE del tubo (mm) | 3/8" |
| Orificio del panel (mm) | 16.3 |
| ØE (mm) | 7 |
| I (mm) | 53 |
| K (mm) | 71 |
| L (mm) | 53.5 |
| Hex. H (mm) | 17 |
| Cuadrado (mm) | 22 |
| □1 (mm) | 22 |
| Tipo de rosca | — (de compresión) |
| Material | SUS316 (según catálogo original); junta tórica Viton; junta PTFE |
| Presión de trabajo | 1000 psi (70 kgf/cm²) |
| Temperatura de trabajo | -25℃~+180℃ |
Versión de datos 2026-10-01. Especificaciones sujetas a confirmación.
