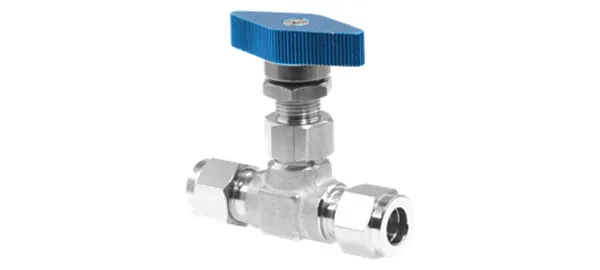

Foto y plano acotado (ilustrativos). Dimensiones en mm.
Válvula de aguja con conexión para tubo
DG-VNT-002
Especificaciones
| N.º de pieza | DG-VNT-002 |
|---|---|
| Descripción | Válvula de aguja con conexión para tubo |
| series | Válvulas |
| DE del tubo (mm) | 8 |
| Orificio del panel (mm) | 12.5 |
| ØE (mm) | 2.5 |
| I (mm) | 42.5 |
| J (mm) | 24.7 |
| K (mm) | 52.75 |
| L (mm) | 66.8 |
| Hex. H (mm) | 16 |
| Hex. h (mm) | 14.5 |
| Tipo de rosca | — (de compresión) |
| Material | SUS316 (según catálogo original); junta PTFE |
| Presión de trabajo | 3000 psi (210 kgf/cm²) |
| Temperatura de trabajo | -25℃~180℃ |
Versión de datos 2026-10-01. Especificaciones sujetas a confirmación.
