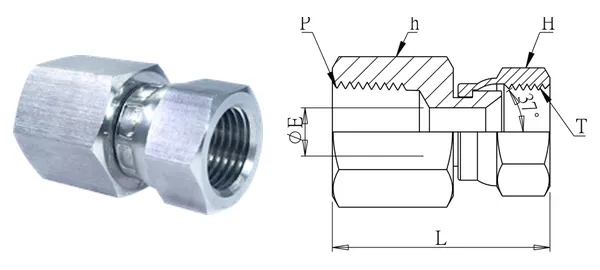

Foto y plano acotado (ilustrativos). Dimensiones en mm.
Conector giratorio hembra (JIC 37°)
DG-WJF-006
Especificaciones
| N.º de pieza | DG-WJF-006 |
|---|---|
| Descripción | Conector giratorio hembra (JIC 37°) |
| series | Racores giratorios |
| DE del tubo (mm) | 1" |
| Rosca T (UN/UNF) | 1-5/16" x 12 |
| Rosca P (PT) | 1" |
| ØE (mm) | 20 |
| L (mm) | 56.5 |
| Hex. H (mm) | 41 |
| Hex. h (mm) | 41 |
| Tipo de rosca | T: UN/UNF (JIC 37°); P: PT (estándar) / NPT (-N) |
| Material | SUS304 (estándar) / SUS316 (-316) |
| Presión de trabajo | 210 kgf/cm² |
| Temperatura de trabajo | — |
Versión de datos 2026-10-01. Especificaciones sujetas a confirmación.
