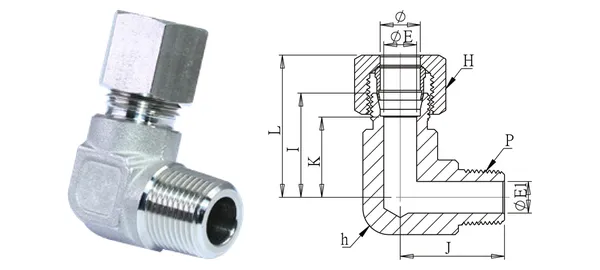

Photo et plan coté (illustratifs). Dimensions en mm.
Coude mâle (série L)
DG-CEL-011
Spécifications
| Réf. | DG-CEL-011 |
|---|---|
| Désignation | Coude mâle (série L) |
| séries | Raccords à bague coupante |
| Ø ext. tube (mm) | 18 |
| Filetage P (PT) | 1/2” |
| ØE (mm) | 15 |
| ØE1 (mm) | 12 |
| I (mm) | 36.5 |
| J (mm) | 36.5 |
| K (mm) | 29 |
| L/L1 (mm) | 49 |
| Six-pans H (mm) | 32 |
| Six-pans h (mm) | 27.5 |
| Type de filetage | PT (standard) / NPT (-N) |
| Matière | SUS304 (bague SUS316) |
| Pression de service | 100~250 kgf/cm² (série L) |
| Température de service | — |
Version des données 2026-10-01. Spécifications sous réserve de confirmation.
