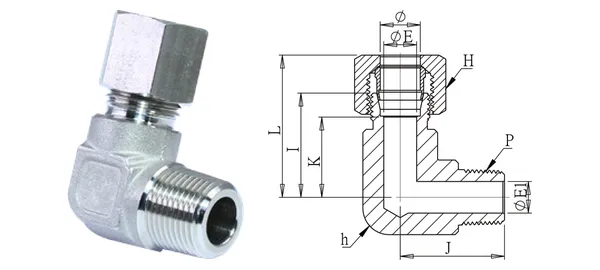

Photo et plan coté (illustratifs). Dimensions en mm.
Coude mâle (série S)
DG-CES-010
Spécifications
| Réf. | DG-CES-010 |
|---|---|
| Désignation | Coude mâle (série S) |
| séries | Raccords à bague coupante |
| Ø ext. tube (mm) | 16 |
| Filetage P (PT) | 3/4” |
| ØE (mm) | 12 |
| ØE1 (mm) | 16 |
| I (mm) | 36.5 |
| J (mm) | 36.5 |
| K (mm) | 28 |
| L/L1 (mm) | 49.5 |
| Six-pans H (mm) | 30 |
| Six-pans h (mm) | 27.5 |
| Type de filetage | PT (standard) / NPT (-N) |
| Matière | SUS304 (bague SUS316) |
| Pression de service | 250~400 kgf/cm² (série S) |
| Température de service | — |
Version des données 2026-10-01. Spécifications sous réserve de confirmation.
