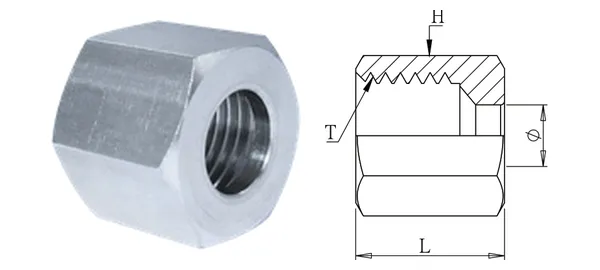

Photo et plan coté (illustratifs). Dimensions en mm.
Écrou (série L)
DG-CNL-004
Spécifications
| Réf. | DG-CNL-004 |
|---|---|
| Désignation | Écrou (série L) |
| séries | Raccords à bague coupante |
| Ø ext. tube (mm) | 12 |
| Filetage T (métrique) | M18 x P1.5 |
| L/L1 (mm) | 16 |
| Six-pans H (mm) | 22 |
| Type de filetage | T : métrique M |
| Matière | SUS304 (bague SUS316) |
| Pression de service | — |
| Température de service | — |
| Remarques | Écrou usiné dans la barre pour meilleure tenue en fatigue ; sans face bombée, distinct d’un écrou de compression. |
Version des données 2026-10-01. Spécifications sous réserve de confirmation.
