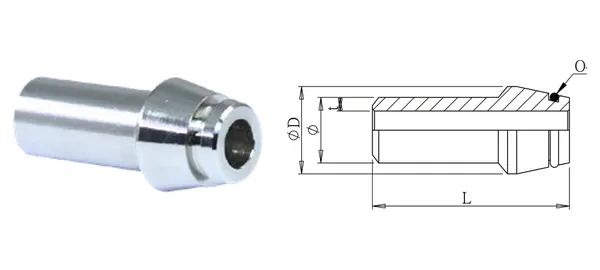

Photo et plan coté (illustratifs). Dimensions en mm.
Embout à souder bout à bout
DG-CWN-010
Spécifications
| Réf. | DG-CWN-010 |
|---|---|
| Désignation | Embout à souder bout à bout |
| séries | Raccords à bague coupante |
| Ø ext. tube (mm) | 28 |
| ØD (mm) | 33 |
| L/L1 (mm) | 50 |
| t (mm) | 3.5 |
| Ø int. × l (mm) | 26 x 2 |
| Type de filetage | — |
| Matière | SUS304 (bague SUS316) |
| Pression de service | — |
| Température de service | — |
| Remarques | Soudable directement sur tube acier ; avec écrou monobloc standard compatible avec tous les raccords monoférule ; usage intensif (presses, construction navale, mines, aciéries). Joint torique non fourni — à monter selon environnement et température. |
Version des données 2026-10-01. Spécifications sous réserve de confirmation.
