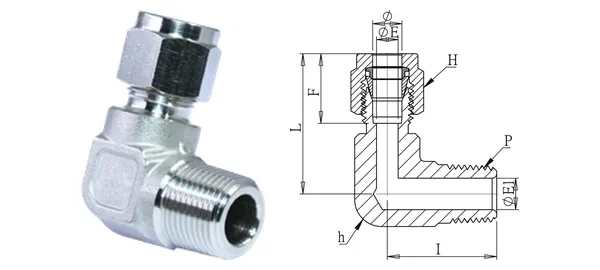

Photo et plan coté (illustratifs). Dimensions en mm.
Coude mâle
DG-GEM-004
Spécifications
| Réf. | DG-GEM-004 |
|---|---|
| Désignation | Coude mâle |
| séries | Raccords pour tubes |
| Ø ext. tube (mm) | 6 |
| Filetage P (PT) | 1/8" |
| ØE (mm) | 4.8 |
| ØE1 (mm) | 4.8 |
| F (mm) | 15.5 |
| I (mm) | 24.3 |
| L/L1 (mm) | 31.2 |
| Six-pans H (mm) | 14 |
| Six-pans h (mm) | 14.5 |
| Type de filetage | PT (standard) / NPT (-N) |
| Matière | SUS316 (selon catalogue ; code de commande -316) |
| Pression de service | 1/2"(12 mm) et moins : 210 kgf/cm² ; 3/4"(19 mm) et plus : 100 kgf/cm² |
| Température de service | — |
Version des données 2026-10-01. Spécifications sous réserve de confirmation.
