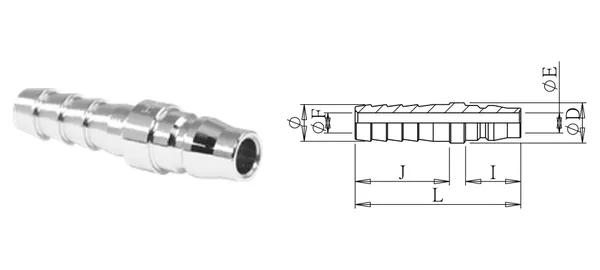

Photo et plan coté (illustratifs). Dimensions en mm.
Embout cannelé
DG-OPH-006
Spécifications sous réserve de confirmation
Spécifications
| Réf. | DG-OPH-006 |
|---|---|
| Désignation | Embout cannelé |
| séries | Coupleurs rapides à obturation simple |
| Ø int. flexible (mm) | 3/4" |
| ØE (mm) | 13 |
| ØF (mm) | 13 |
| ØD (mm) | 22 |
| Ø (mm) | 20 |
| I (mm) | 24 |
| J (mm) | 40 |
| L (mm) | 73 |
| Type de filetage | — (embout cannelé) |
| Matière | SUS304 / SUS316 / Acier (standard SUS304 ; commander SUS316 avec -316 ; acier carbone sur demande)Spécifications sous réserve de confirmation |
| Pression de service | 15 kgf/cm² |
| Température de service | Selon le joint : NBR -20℃~+80℃ ; Viton -25℃~+180℃ |
| Remarques | Compatible avec des coupleurs femelles à fermeture simple de matières différentes. |
Version des données 2026-10-01. Spécifications sous réserve de confirmation.
