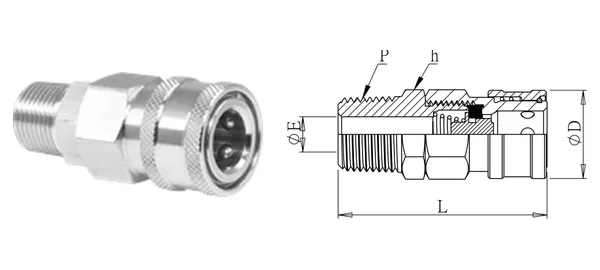

Photo et plan coté (illustratifs). Dimensions en mm.
Coupleur fileté mâle (modèle classique)
DG-OSM-008
Spécifications
| Réf. | DG-OSM-008 |
|---|---|
| Désignation | Coupleur fileté mâle (modèle classique) |
| séries | Coupleurs rapides à obturation simple |
| Filetage P (PT) | 1" |
| ØE (mm) | 17 |
| ØD (mm) | 35 |
| L (mm) | 71.8 |
| Six-pans h (mm) | 35 |
| Type de filetage | PT |
| Matière | SUS304 (standard) / SUS316 (-316) |
| Pression de service | 15 kgf/cm² |
| Température de service | Selon le joint : NBR -20℃~+80℃ ; Viton -25℃~+180℃ |
| Remarques | Certains articles 1/2" et 1" ont un grand corps 3/4" (voir ØD). |
Version des données 2026-10-01. Spécifications sous réserve de confirmation.
