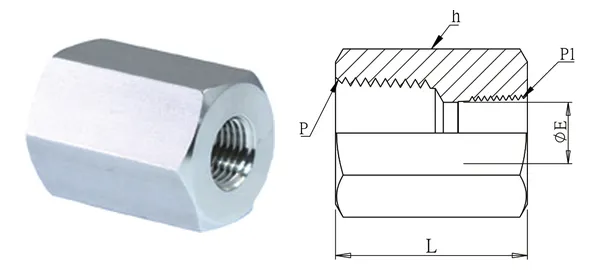

Photo et plan coté (illustratifs). Dimensions en mm.
Manchon réduit hexagonal
DG-PRC-002
Spécifications
| Réf. | DG-PRC-002 |
|---|---|
| Désignation | Manchon réduit hexagonal |
| séries | Raccords de tuyauterie |
| Filetage P (PT) | 3/8" |
| Filetage P1 (PT) | 1/8" |
| ØE (mm) | 8 |
| L (mm) | 28 |
| Six-pans h (mm) | 21 |
| Type de filetage | PT (standard) / NPT (-N) |
| Matière | SUS304 (standard) / SUS316 (-316) |
| Pression de service | 210 kgf/cm² |
| Température de service | — |
Version des données 2026-10-01. Spécifications sous réserve de confirmation.
