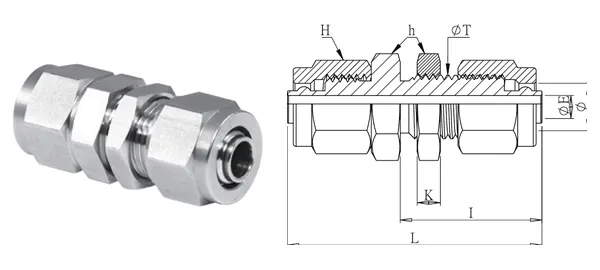

Photo et plan coté (illustratifs). Dimensions en mm.
Union de traversée de cloison
DG-RBH-007
Spécifications
| Réf. | DG-RBH-007 |
|---|---|
| Désignation | Union de traversée de cloison |
| séries | Raccords pneumatiques rapides |
| Ø ext. tube (mm) | 3/8" |
| Perçage de cloison (mm) | 13.2 |
| ØE (mm) | 5.5 |
| I (mm) | 28.5 |
| K (mm) | 5 |
| L (mm) | 50 |
| Six-pans H (mm) | 17 |
| Six-pans h (mm) | 17 |
| Matière | Corps SUS304 (standard) / SUS316 en option |
| Pression de service | 20 kgf/cm²* |
| Température de service | -20℃~80℃* |
Version des données 2026-10-01. Spécifications sous réserve de confirmation.
