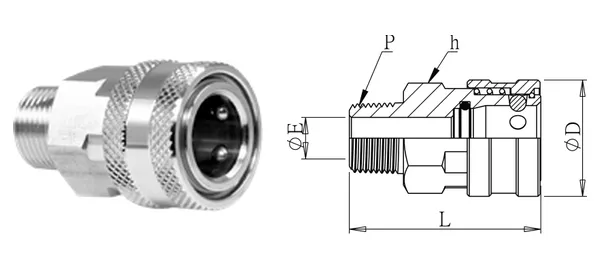

Photo et plan coté (illustratifs). Dimensions en mm.
Coupleur fileté mâle (passage direct)
DG-USM-003
Spécifications sous réserve de confirmation
Spécifications
| Réf. | DG-USM-003 |
|---|---|
| Désignation | Coupleur fileté mâle (passage direct) |
| séries | Coupleurs rapides à passage direct |
| Filetage P (PT) | 1/2" |
| ØE (mm) | 13 |
| ØD (mm) | 35 |
| L (mm) | 54 |
| Six-pans h (mm) | 29 |
| Type de filetage | PT |
| Matière | SUS304 (standard) / laiton ; joint NBR ; SUS316 sur demandeSpécifications sous réserve de confirmation |
| Pression de service | 1/4"~1/2": SUS 70 / laiton 50 kgf/cm²; 3/4"~1": SUS 45 / laiton 30 kgf/cm² |
| Température de service | NBR -20℃~+80℃ |
Version des données 2026-10-01. Spécifications sous réserve de confirmation.
