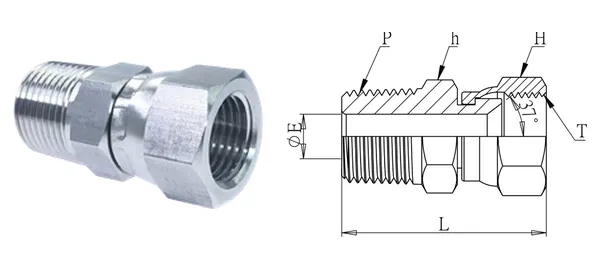

Photo et plan coté (illustratifs). Dimensions en mm.
Raccord droit orientable mâle (JIC 37°)
DG-WJM-002
Spécifications
| Réf. | DG-WJM-002 |
|---|---|
| Désignation | Raccord droit orientable mâle (JIC 37°) |
| séries | Raccords orientables |
| Ø ext. tube (mm) | 3/8" |
| Filetage T (UN/UNF) | 9/16" x 18 |
| Filetage P (PT) | 3/8" |
| ØE (mm) | 7 |
| L (mm) | 39 |
| Six-pans H (mm) | 19 |
| Six-pans h (mm) | 17 |
| Type de filetage | T: UN/UNF (JIC 37°) ; P: PT (standard) / NPT (-N) |
| Matière | SUS304 (standard) / SUS316 (-316) |
| Pression de service | 210 kgf/cm² |
| Température de service | — |
Version des données 2026-10-01. Spécifications sous réserve de confirmation.
