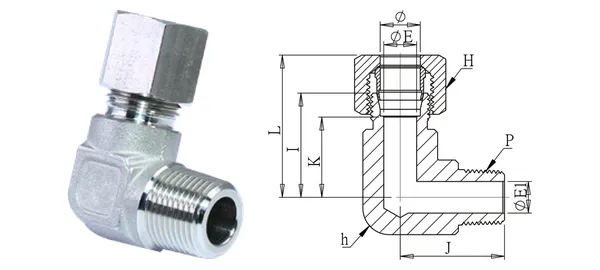

Foto produk dan gambar ukuran (ilustratif). Dimensi dalam mm.
Elbow drat luar (seri S)
DG-CES-003
Spesifikasi
| No. bagian | DG-CES-003 |
|---|---|
| Deskripsi | Elbow drat luar (seri S) |
| seri | Fitting kompresi (cutting ring) |
| OD tube (mm) | 8 |
| Drat P (PT) | 1/4” |
| ØE (mm) | 5 |
| ØE1 (mm) | 7 |
| I (mm) | 26.2 |
| J (mm) | 26.2 |
| K (mm) | 19.2 |
| L/L1 (mm) | 36.9 |
| Hex H (mm) | 19 |
| Hex h (mm) | 18.6 |
| Jenis ulir | PT (standar) / NPT (-N) |
| Material | SUS304 (ferrule SUS316) |
| Tekanan kerja | 250~400 kgf/cm² (seri S) |
| Suhu kerja | — |
Versi data 2026-10-01. Spesifikasi tunduk pada konfirmasi.
