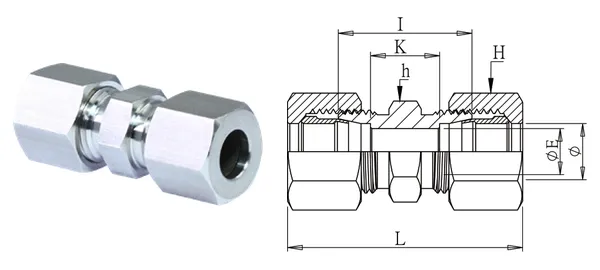

Foto produk dan gambar ukuran (ilustratif). Dimensi dalam mm.
Union (seri S)
DG-CUS-001
Spesifikasi
| No. bagian | DG-CUS-001 |
|---|---|
| Deskripsi | Union (seri S) |
| seri | Fitting kompresi (cutting ring) |
| OD tube (mm) | 6 |
| ØE (mm) | 4 |
| I (mm) | 30 |
| K (mm) | 16 |
| L/L1 (mm) | 50 |
| Hex H (mm) | 17 |
| Hex h (mm) | 14 |
| Jenis ulir | — |
| Material | SUS304 (ferrule SUS316) |
| Tekanan kerja | 250~400 kgf/cm² (seri S) |
| Suhu kerja | — |
Versi data 2026-10-01. Spesifikasi tunduk pada konfirmasi.
