DG-GBF-002 Konektor bulkhead drat dalam

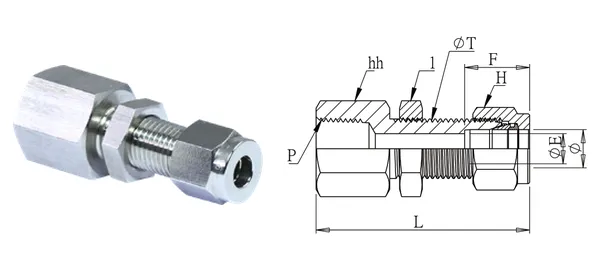

Foto produk dan gambar ukuran (ilustratif). Dimensi dalam mm.

Fitting tabung · Fitting tube

Konektor bulkhead drat dalam

Bulkhead Female Connector

DG-GBF-002
Opsi
Kode pesanan: DG-GBF-002
Lihat daftar →

Spesifikasi

No. bagianDG-GBF-002
DeskripsiKonektor bulkhead drat dalam
seriFitting tube
OD tube (mm)8
Drat P (PT)1/4"
Lubang panel (mm)13.2
ØE (mm)6.4
F (mm)16.2
L/L1 (mm)53.4
Hex H (mm)16
Hex h (mm)19
Hex h1 (mm)17
Jenis ulirPT (standar) / NPT (-N)
MaterialSUS316 (sesuai katalog; kode pesanan -316)
Tekanan kerja1/2"(12 mm) ke bawah: 210 kgf/cm²; 3/4"(19 mm) ke atas: 100 kgf/cm²
Suhu kerja—
CatatanBukan stok rutin; dikerjakan sesuai pesanan; ukuran di luar daftar diterima.

Versi data 2026-10-01. Spesifikasi tunduk pada konfirmasi.
