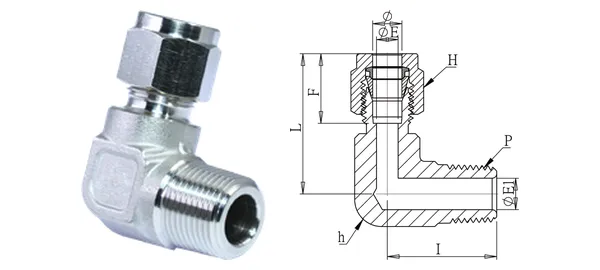

Foto produk dan gambar ukuran (ilustratif). Dimensi dalam mm.
Elbow drat luar
DG-GEM-015
Spesifikasi
| No. bagian | DG-GEM-015 |
|---|---|
| Deskripsi | Elbow drat luar |
| seri | Fitting tube |
| OD tube (mm) | 10 |
| Drat P (PT) | 1/2" |
| ØE (mm) | 8 |
| ØE1 (mm) | 12 |
| F (mm) | 17.2 |
| I (mm) | 31.7 |
| L/L1 (mm) | 39.2 |
| Hex H (mm) | 19 |
| Hex h (mm) | 22.7 |
| Jenis ulir | PT (standar) / NPT (-N) |
| Material | SUS316 (sesuai katalog; kode pesanan -316) |
| Tekanan kerja | 1/2"(12 mm) ke bawah: 210 kgf/cm²; 3/4"(19 mm) ke atas: 100 kgf/cm² |
| Suhu kerja | — |
Versi data 2026-10-01. Spesifikasi tunduk pada konfirmasi.
