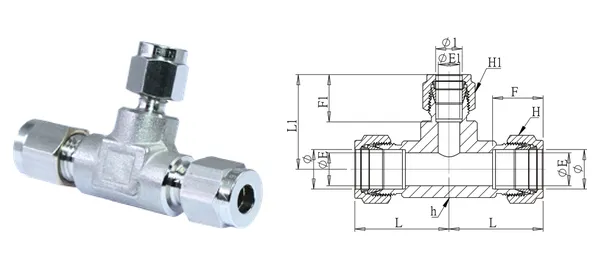

Foto produk dan gambar ukuran (ilustratif). Dimensi dalam mm.
Union tee reduksi
DG-GRT-001
Spesifikasi
| No. bagian | DG-GRT-001 |
|---|---|
| Deskripsi | Union tee reduksi |
| seri | Fitting tube |
| OD tube (mm) | 8 |
| OD tube 1 (mm) | 6 |
| ØE (mm) | 6.4 |
| ØE1 (mm) | 4.8 |
| F (mm) | 16.2 |
| F1 (mm) | 15.5 |
| L/L1 (mm) | 31 |
| Hex H (mm) | 16 |
| Hex H1 (mm) | 14 |
| Hex h (mm) | 14.5 |
| Jenis ulir | — |
| Material | SUS316 (sesuai katalog; kode pesanan -316) |
| Tekanan kerja | 1/2"(12 mm) ke bawah: 210 kgf/cm²; 3/4"(19 mm) ke atas: 100 kgf/cm² |
| Suhu kerja | — |
| Catatan | Bukan stok rutin; dikerjakan sesuai pesanan; ukuran di luar daftar diterima. |
Versi data 2026-10-01. Spesifikasi tunduk pada konfirmasi.
