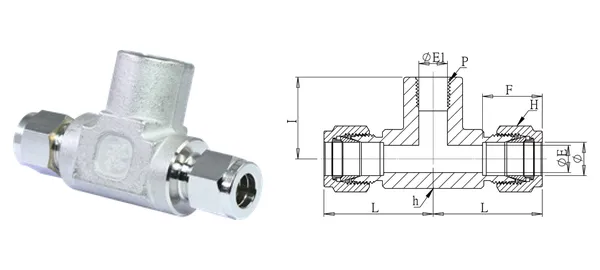

Foto produk dan gambar ukuran (ilustratif). Dimensi dalam mm.
Branch tee drat dalam
DG-GTF-004
Spesifikasi
| No. bagian | DG-GTF-004 |
|---|---|
| Deskripsi | Branch tee drat dalam |
| seri | Fitting tube |
| OD tube (mm) | 1/2" |
| Drat P (PT) | 1/4" |
| ØE (mm) | 10.5 |
| ØE1 (mm) | 11 |
| F (mm) | 23 |
| I (mm) | 31.5 |
| L/L1 (mm) | 42 |
| Hex H (mm) | 22 |
| Hex h (mm) | 22.7 |
| Jenis ulir | PT (standar) / NPT (-N) |
| Material | SUS316 (sesuai katalog; kode pesanan -316) |
| Tekanan kerja | 1/2"(12 mm) ke bawah: 210 kgf/cm²; 3/4"(19 mm) ke atas: 100 kgf/cm² |
| Suhu kerja | — |
| Catatan | Bukan stok rutin; dikerjakan sesuai pesanan; ukuran di luar daftar diterima. |
Versi data 2026-10-01. Spesifikasi tunduk pada konfirmasi.
