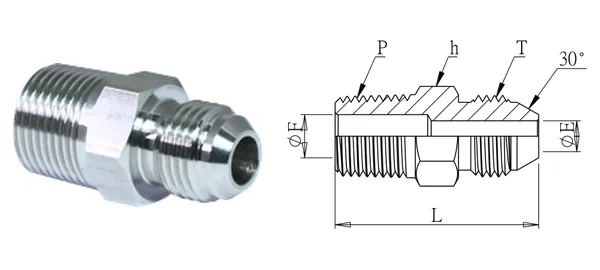

Foto produk dan gambar ukuran (ilustratif). Dimensi dalam mm.
Konektor drat luar (flare 30° JIS)
DG-HGM-011
Spesifikasi
| No. bagian | DG-HGM-011 |
|---|---|
| Deskripsi | Konektor drat luar (flare 30° JIS) |
| seri | Fitting hidrolik |
| OD tube (mm) | 1/2" |
| Drat T (G) | 1/2" |
| Drat P (PT) | 3/4" |
| ØE (mm) | 11 |
| ØF (mm) | 16 |
| L (mm) | 47 |
| Hex h (mm) | 27 |
| Jenis ulir | T: G (BSPP/PF, 30°/60°); P: PT (standar) / NPT (-N) |
| Material | SUS304 (standar) / SUS316 (-316) |
| Tekanan kerja | 210 kgf/cm² |
| Suhu kerja | — |
| Catatan | Versi precision cast tersedia on request. |
Versi data 2026-10-01. Spesifikasi tunduk pada konfirmasi.
