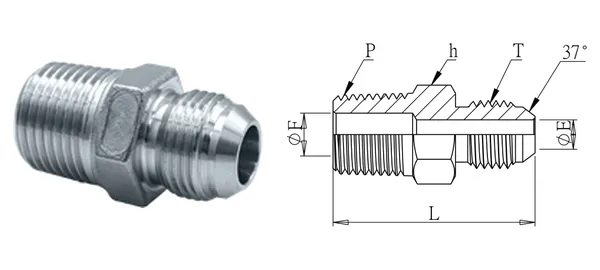

Foto produk dan gambar ukuran (ilustratif). Dimensi dalam mm.
Konektor drat luar (investment casting)
DG-HJD-001
Spesifikasi
| No. bagian | DG-HJD-001 |
|---|---|
| Deskripsi | Konektor drat luar (investment casting) |
| seri | Fitting hidrolik |
| OD tube (mm) | 1/2" |
| Drat T (UN/UNF) | 3/4" x 16 |
| Drat P (PT) | 1/2" |
| ØE (mm) | 10 |
| ØF (mm) | 12 |
| L (mm) | 42 |
| Hex h (mm) | 22 |
| Jenis ulir | T: UN/UNF (JIC 37°); P: PT (standar) / NPT (-N) |
| Material | SUS304 (standar) / SUS316 (-316) |
| Tekanan kerja | 20 kgf/cm² (precision casting) |
| Suhu kerja | — |
Versi data 2026-10-01. Spesifikasi tunduk pada konfirmasi.
