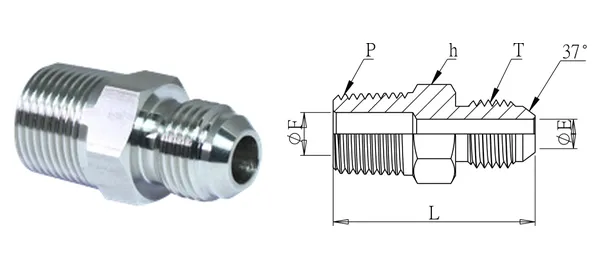

Foto produk dan gambar ukuran (ilustratif). Dimensi dalam mm.
Konektor drat luar (JIC 37°)
DG-HJM-015
Spesifikasi
| No. bagian | DG-HJM-015 |
|---|---|
| Deskripsi | Konektor drat luar (JIC 37°) |
| seri | Fitting hidrolik |
| OD tube (mm) | 5/8" |
| Drat T (UN/UNF) | 7/8" x 14 |
| Drat P (PT) | 3/8" |
| ØE (mm) | 12 |
| ØF (mm) | 9.6 |
| L (mm) | 40 |
| Hex h (mm) | 23 |
| Jenis ulir | T: UN/UNF (JIC 37°); P: PT (standar) / NPT (-N) |
| Material | SUS304 (standar) / SUS316 (-316) |
| Tekanan kerja | 210 kgf/cm² |
| Suhu kerja | — |
Versi data 2026-10-01. Spesifikasi tunduk pada konfirmasi.
