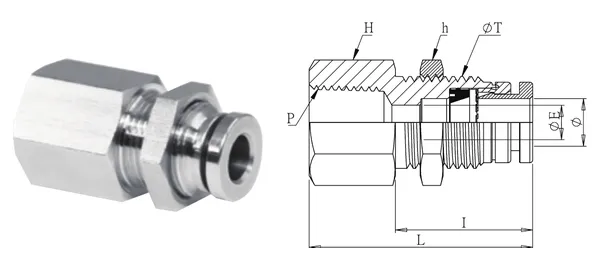

Foto produk dan gambar ukuran (ilustratif). Dimensi dalam mm.
Konektor bulkhead drat dalam
DG-QBF-001
Spesifikasi
| No. bagian | DG-QBF-001 |
|---|---|
| Deskripsi | Konektor bulkhead drat dalam |
| seri | Fitting pneumatik push-in |
| OD tube (mm) | 6 |
| Ukuran drat | 1/4" |
| Lubang panel (mm) | 14.5 |
| ØE (mm) | 4 |
| I (mm) | 22.25 |
| L (mm) | 37.25 |
| Hex H (mm) | 17 |
| Hex h (mm) | 17 |
| Jenis ulir | PT (standar) / NPT opsional |
| Material | Bodi SUS304 (standar) / SUS316 opsional; seal NBR (Viton opsional) |
| Tekanan kerja | 7~10 kgf/cm²* |
| Suhu kerja | -20℃~80℃* |
| Catatan | Bukan stok rutin; dikerjakan sesuai pesanan; ukuran di luar daftar dapat diterima. |
Versi data 2026-10-01. Spesifikasi tunduk pada konfirmasi.
