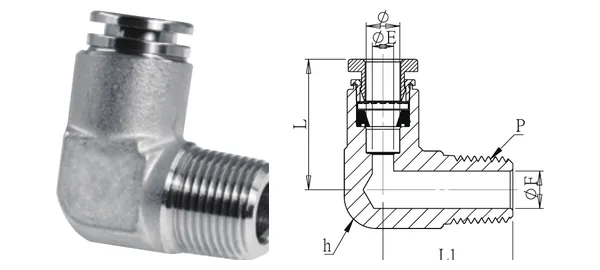

Foto produk dan gambar ukuran (ilustratif). Dimensi dalam mm.
Elbow drat luar
DG-QEM-012
Spesifikasi
| No. bagian | DG-QEM-012 |
|---|---|
| Deskripsi | Elbow drat luar |
| seri | Fitting pneumatik push-in |
| OD tube (mm) | 10 |
| Ukuran drat | 1/4" |
| ØE (mm) | 8 |
| ØF (mm) | 7 |
| L (mm) | 28.45 |
| L1 (mm) | 26.7 |
| Hex h (mm) | 18.6 |
| Jenis ulir | PT (standar) / NPT opsional |
| Material | Bodi SUS304 (standar) / SUS316 opsional; seal NBR (Viton opsional) |
| Tekanan kerja | 7~10 kgf/cm²* |
| Suhu kerja | -20℃~80℃* |
Versi data 2026-10-01. Spesifikasi tunduk pada konfirmasi.
