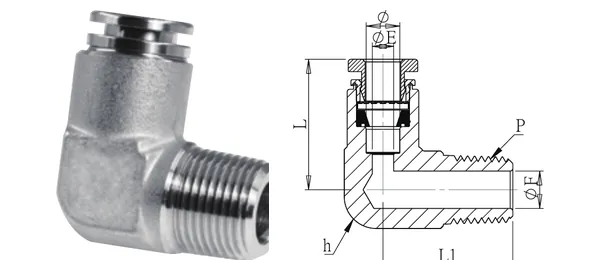

Foto produk dan gambar ukuran (ilustratif). Dimensi dalam mm.
Elbow drat luar
DG-QEM-017
Spesifikasi
| No. bagian | DG-QEM-017 |
|---|---|
| Deskripsi | Elbow drat luar |
| seri | Fitting pneumatik push-in |
| OD tube (mm) | 12 |
| Ukuran drat | 3/8" |
| ØE (mm) | 9 |
| ØF (mm) | 9.6 |
| L (mm) | 34.4 |
| L1 (mm) | 31.7 |
| Hex h (mm) | 22.7 |
| Jenis ulir | PT (standar) / NPT opsional |
| Material | Bodi SUS304 (standar) / SUS316 opsional; seal NBR (Viton opsional) |
| Tekanan kerja | 7~10 kgf/cm²* |
| Suhu kerja | -20℃~80℃* |
Versi data 2026-10-01. Spesifikasi tunduk pada konfirmasi.
