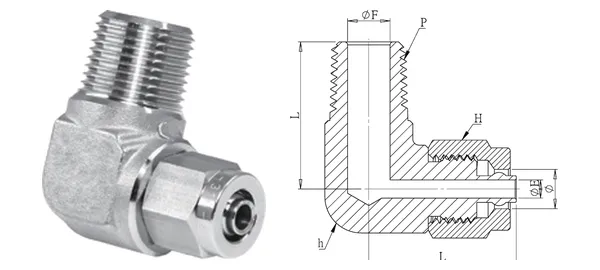

Foto produk dan gambar ukuran (ilustratif). Dimensi dalam mm.
Elbow drat luar
DG-REM-011
Spesifikasi
| No. bagian | DG-REM-011 |
|---|---|
| Deskripsi | Elbow drat luar |
| seri | Fitting pneumatik rapid |
| OD tube (mm) | 10 |
| Ukuran drat | 1/8" |
| ØE (mm) | 5.5 |
| ØF (mm) | 4.8 |
| L (mm) | 23.7 |
| Hex H (mm) | 17 |
| Hex h (mm) | 14.5 |
| Jenis ulir | PT (standar) / NPT opsional |
| Material | Bodi SUS304 (standar) / SUS316 opsional |
| Tekanan kerja | 20 kgf/cm²* |
| Suhu kerja | -20℃~80℃* |
Versi data 2026-10-01. Spesifikasi tunduk pada konfirmasi.
