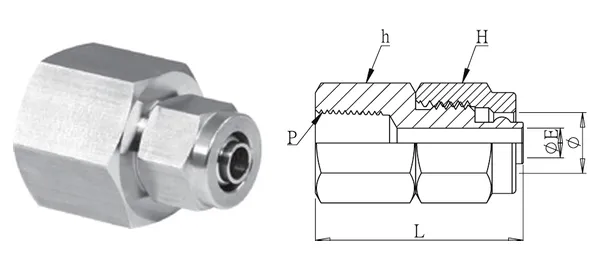

Foto produk dan gambar ukuran (ilustratif). Dimensi dalam mm.
Konektor drat dalam
DG-RSF-003
Spesifikasi
| No. bagian | DG-RSF-003 |
|---|---|
| Deskripsi | Konektor drat dalam |
| seri | Fitting pneumatik rapid |
| OD tube (mm) | 6 |
| Ukuran drat | 1/4" |
| ØE (mm) | 3 |
| L (mm) | 33 |
| Hex H (mm) | 14 |
| Hex h (mm) | 17 |
| Jenis ulir | PT (standar) / NPT opsional |
| Material | Bodi SUS304 (standar) / SUS316 opsional |
| Tekanan kerja | 20 kgf/cm²* |
| Suhu kerja | -20℃~80℃* |
Versi data 2026-10-01. Spesifikasi tunduk pada konfirmasi.
