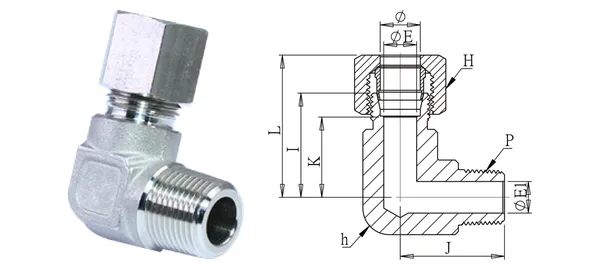

Foto e disegno quotato (illustrativi). Dimensioni in mm.
Gomito maschio (serie S)
DG-CES-006
Specifiche
| Cod. articolo | DG-CES-006 |
|---|---|
| Descrizione | Gomito maschio (serie S) |
| serie | Raccordi ad anello tagliente |
| Ø est. tubo (mm) | 12 |
| Filettatura P (PT) | 1/4” |
| ØE (mm) | 8 |
| ØE1 (mm) | 7 |
| I (mm) | 31.7 |
| J (mm) | 31.7 |
| K (mm) | 24.2 |
| L/L1 (mm) | 43.2 |
| Esagono H (mm) | 24 |
| Esagono h (mm) | 22.7 |
| Tipo di filetto | PT (standard) / NPT (-N) |
| Materiale | SUS304 (anello SUS316) |
| Pressione di esercizio | 250~400 kgf/cm² (serie S) |
| Temperatura di esercizio | — |
Versione dati 2026-10-01. Specifiche soggette a conferma.
