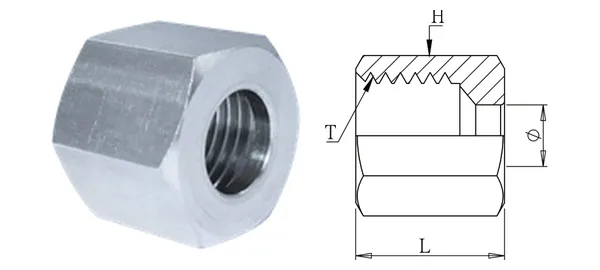

Foto e disegno quotato (illustrativi). Dimensioni in mm.
Dado (serie L)
DG-CNL-010
Specifiche
| Cod. articolo | DG-CNL-010 |
|---|---|
| Descrizione | Dado (serie L) |
| serie | Raccordi ad anello tagliente |
| Ø est. tubo (mm) | 42 |
| Filettatura T (metrica) | M52 x P2.0 |
| L/L1 (mm) | 24 |
| Esagono H (mm) | 60 |
| Tipo di filetto | T: metrica M |
| Materiale | SUS304 (anello SUS316) |
| Pressione di esercizio | — |
| Temperatura di esercizio | — |
| Note | Dado tornito da barra per maggiore resistenza a fatica; senza faccia convessa, distinto dal dado a compressione. |
Versione dati 2026-10-01. Specifiche soggette a conferma.
