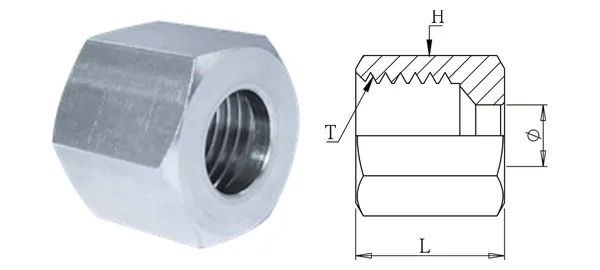

Foto e disegno quotato (illustrativi). Dimensioni in mm.
Dado (serie S)
DG-CNS-008
Specifiche
| Cod. articolo | DG-CNS-008 |
|---|---|
| Descrizione | Dado (serie S) |
| serie | Raccordi ad anello tagliente |
| Ø est. tubo (mm) | 30 |
| Filettatura T (metrica) | M42 x P2.0 |
| L/L1 (mm) | 30 |
| Esagono H (mm) | 50 |
| Tipo di filetto | T: metrica M |
| Materiale | SUS304 (anello SUS316) |
| Pressione di esercizio | — |
| Temperatura di esercizio | — |
| Note | Dado tornito da barra per maggiore resistenza a fatica; senza faccia convessa, distinto dal dado a compressione. |
Versione dati 2026-10-01. Specifiche soggette a conferma.
