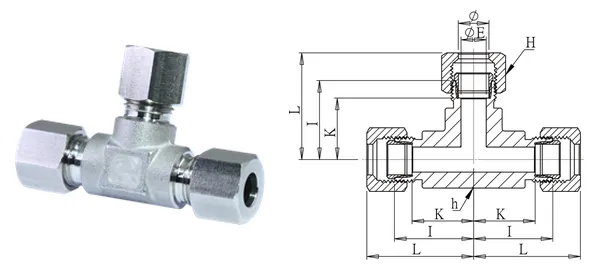

Foto e disegno quotato (illustrativi). Dimensioni in mm.
Tee di giunzione (serie L)
DG-CTL-003
Specifiche
| Cod. articolo | DG-CTL-003 |
|---|---|
| Descrizione | Tee di giunzione (serie L) |
| serie | Raccordi ad anello tagliente |
| Ø est. tubo (mm) | 10 |
| ØE (mm) | 8 |
| I (mm) | 26 |
| K (mm) | 19 |
| L/L1 (mm) | 36.5 |
| Esagono H (mm) | 19 |
| Esagono h (mm) | 18.6 |
| Tipo di filetto | — |
| Materiale | SUS304 (anello SUS316) |
| Pressione di esercizio | 100~250 kgf/cm² (serie L) |
| Temperatura di esercizio | — |
Versione dati 2026-10-01. Specifiche soggette a conferma.
