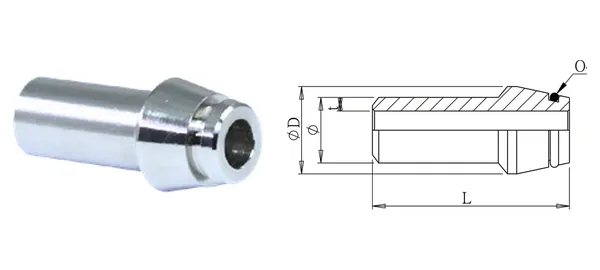

Foto e disegno quotato (illustrativi). Dimensioni in mm.
Nipplo a saldare di testa
DG-CWN-003
Specifiche
| Cod. articolo | DG-CWN-003 |
|---|---|
| Descrizione | Nipplo a saldare di testa |
| serie | Raccordi ad anello tagliente |
| Ø est. tubo (mm) | 10 |
| ØD (mm) | 14 |
| L/L1 (mm) | 32 |
| t (mm) | 2 |
| Ø int. × L (mm) | 7.5 x 1.5 |
| Tipo di filetto | — |
| Materiale | SUS304 (anello SUS316) |
| Pressione di esercizio | — |
| Temperatura di esercizio | — |
| Note | Saldabile direttamente su tubo in acciaio; con dado monopezzo standard si collega a tutti i raccordi a ghiera singola; impieghi gravosi. O-ring non incluso — installare in base a ambiente e temperatura. |
Versione dati 2026-10-01. Specifiche soggette a conferma.
