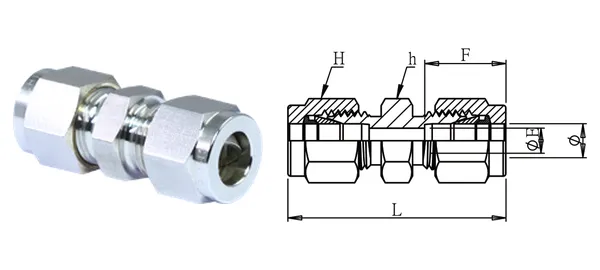

Foto e disegno quotato (illustrativi). Dimensioni in mm.
Giunto diritto
DG-GSU-018
Specifiche
| Cod. articolo | DG-GSU-018 |
|---|---|
| Descrizione | Giunto diritto |
| serie | Raccordi per tubo |
| Ø est. tubo (mm) | 5/8” |
| ØE (mm) | 12.7 |
| F (mm) | 24.9 |
| L/L1 (mm) | 53.7 |
| Esagono H (mm) | 27 |
| Esagono h (mm) | 24 |
| Tipo di filetto | — |
| Materiale | SUS316 (da catalogo; codice d’ordine -316) |
| Pressione di esercizio | 1/2"(12 mm) e inferiori: 210 kgf/cm²; 3/4"(19 mm) e superiori: 100 kgf/cm² |
| Temperatura di esercizio | — |
Versione dati 2026-10-01. Specifiche soggette a conferma.
