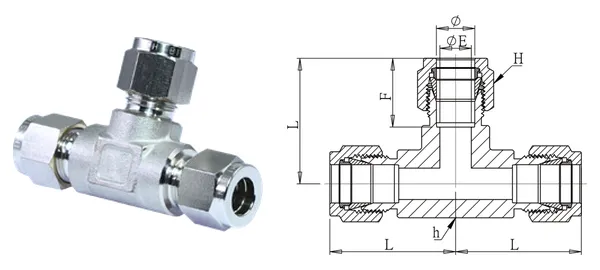

Foto e disegno quotato (illustrativi). Dimensioni in mm.
Tee di giunzione
DG-GTU-005
Specifiche
| Cod. articolo | DG-GTU-005 |
|---|---|
| Descrizione | Tee di giunzione |
| serie | Raccordi per tubo |
| Ø est. tubo (mm) | 12 |
| ØE (mm) | 9.7 |
| F (mm) | 23 |
| L/L1 (mm) | 42 |
| Esagono H (mm) | 22 |
| Esagono h (mm) | 22.7 |
| Tipo di filetto | — |
| Materiale | SUS316 (da catalogo; codice d’ordine -316) |
| Pressione di esercizio | 1/2"(12 mm) e inferiori: 210 kgf/cm²; 3/4"(19 mm) e superiori: 100 kgf/cm² |
| Temperatura di esercizio | — |
Versione dati 2026-10-01. Specifiche soggette a conferma.
