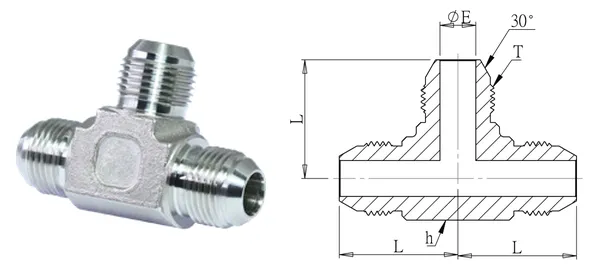

Foto e disegno quotato (illustrativi). Dimensioni in mm.
Tee di giunzione (svasatura 30° JIS)
DG-HGT-003
Specifiche
| Cod. articolo | DG-HGT-003 |
|---|---|
| Descrizione | Tee di giunzione (svasatura 30° JIS) |
| serie | Raccordi idraulici |
| Ø est. tubo (mm) | 1/2" |
| Filettatura T (G) | 1/2" |
| ØE (mm) | 11 |
| L (mm) | 31.5 |
| Esagono h (mm) | 22.7 |
| Tipo di filetto | T: G (BSPP/PF, 30°/60°) |
| Materiale | SUS304 (standard) / SUS316 (-316) |
| Pressione di esercizio | 210 kgf/cm² |
| Temperatura di esercizio | — |
Versione dati 2026-10-01. Specifiche soggette a conferma.
