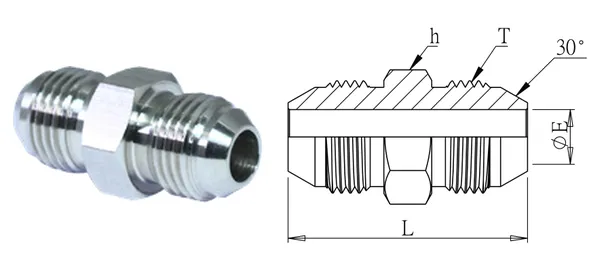

Foto e disegno quotato (illustrativi). Dimensioni in mm.
Giunto diritto (svasatura 30° JIS)
DG-HGU-002
Specifiche
| Cod. articolo | DG-HGU-002 |
|---|---|
| Descrizione | Giunto diritto (svasatura 30° JIS) |
| serie | Raccordi idraulici |
| Ø est. tubo (mm) | 3/8" |
| Filettatura T (G) | 3/8" |
| ØE (mm) | 8 |
| L (mm) | 35 |
| Esagono h (mm) | 17 |
| Tipo di filetto | T: G (BSPP/PF, 30°/60°) |
| Materiale | SUS304 (standard) / SUS316 (-316) |
| Pressione di esercizio | 210 kgf/cm² |
| Temperatura di esercizio | — |
Versione dati 2026-10-01. Specifiche soggette a conferma.
