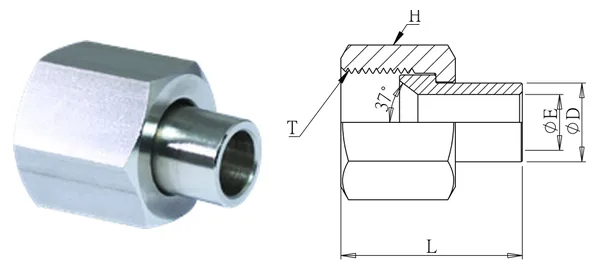

Foto e disegno quotato (illustrativi). Dimensioni in mm.
Manicotto a saldare di testa con dado (JIC 37°)
DG-HJB-004
Specifiche
| Cod. articolo | DG-HJB-004 |
|---|---|
| Descrizione | Manicotto a saldare di testa con dado (JIC 37°) |
| serie | Raccordi idraulici |
| Ø est. tubo (mm) | 5/8" |
| Filettatura T (UN/UNF) | 7/8" x 14 |
| ØE (mm) | 12 |
| ØD (mm) | 15.3 |
| L (mm) | 32.5 |
| Esagono H (mm) | 26 |
| Tipo di filetto | T: UN/UNF (JIC 37°) |
| Materiale | SUS304 (standard) / SUS316 (-316) |
| Pressione di esercizio | 210 kgf/cm² |
| Temperatura di esercizio | — |
Versione dati 2026-10-01. Specifiche soggette a conferma.
