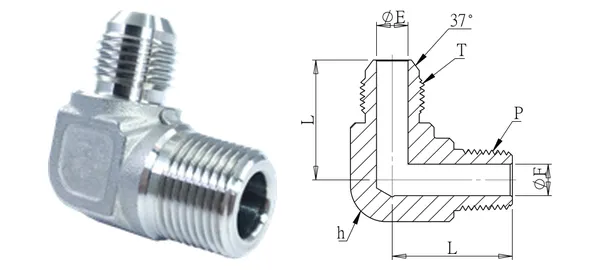

Foto e disegno quotato (illustrativi). Dimensioni in mm.
Gomito maschio (JIC 37°)
DG-HJE-005
Specifiche
| Cod. articolo | DG-HJE-005 |
|---|---|
| Descrizione | Gomito maschio (JIC 37°) |
| serie | Raccordi idraulici |
| Ø est. tubo (mm) | 3/8" |
| Filettatura T (UN/UNF) | 9/16" x 18 |
| Filettatura P (PT) | 1/8" |
| ØE (mm) | 7 |
| ØF (mm) | 4.8 |
| L (mm) | 26.7 |
| Esagono h (mm) | 18.6 |
| Tipo di filetto | T: UN/UNF (JIC 37°); P: PT (standard) / NPT (-N) |
| Materiale | SUS304 (standard) / SUS316 (-316) |
| Pressione di esercizio | 210 kgf/cm² |
| Temperatura di esercizio | — |
Versione dati 2026-10-01. Specifiche soggette a conferma.
