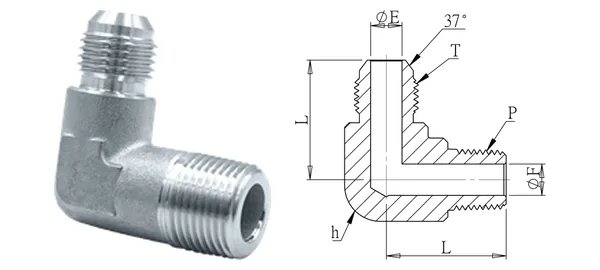

Foto e disegno quotato (illustrativi). Dimensioni in mm.
Gomito maschio (microfusione)
DG-HJK-008
Specifiche
| Cod. articolo | DG-HJK-008 |
|---|---|
| Descrizione | Gomito maschio (microfusione) |
| serie | Raccordi idraulici |
| Ø est. tubo (mm) | 2" |
| Filettatura T (UN/UNF) | 2-1/2" x 12 |
| Filettatura P (PT) | 2" |
| ØE (mm) | 43 |
| ØF (mm) | 46.5 |
| L (mm) | 70.5 |
| Esagono h (mm) | 65.5 |
| Tipo di filetto | T: UN/UNF (JIC 37°); P: PT (standard) / NPT (-N) |
| Materiale | SUS304 (standard) / SUS316 (-316) |
| Pressione di esercizio | 20 kgf/cm² (fusione di precisione) |
| Temperatura di esercizio | — |
Versione dati 2026-10-01. Specifiche soggette a conferma.
