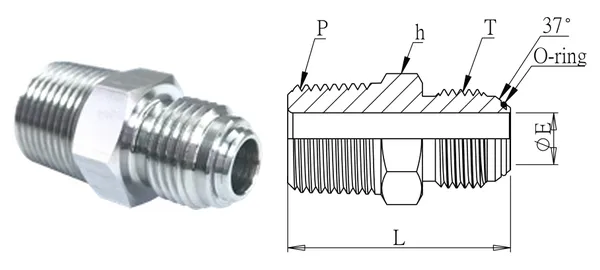

Foto e disegno quotato (illustrativi). Dimensioni in mm.
Raccordo diritto maschio – versione con O-ring
DG-HJO-002
Specifiche
| Cod. articolo | DG-HJO-002 |
|---|---|
| Descrizione | Raccordo diritto maschio – versione con O-ring |
| serie | Raccordi idraulici |
| Ø est. tubo (mm) | 3/4" |
| Filettatura T (UN/UNF) | 1-1/16" x 12 |
| Filettatura P (PT) | 3/4" |
| ØE (mm) | 16 |
| L (mm) | 49 |
| Esagono h (mm) | 27 |
| Ø int. × L (mm) | 15.5 x 1.5 |
| Tipo di filetto | T: UN/UNF (JIC 37°); P: PT (standard) / NPT (-N) |
| Materiale | SUS304 (standard) / SUS316 (-316) |
| Pressione di esercizio | 210 kgf/cm² |
| Temperatura di esercizio | — |
| Note | Non a magazzino; lavorato su ordine; misure non in tabella accettate. O-ring non incluso — installare in base a ambiente e temperatura. |
Versione dati 2026-10-01. Specifiche soggette a conferma.
