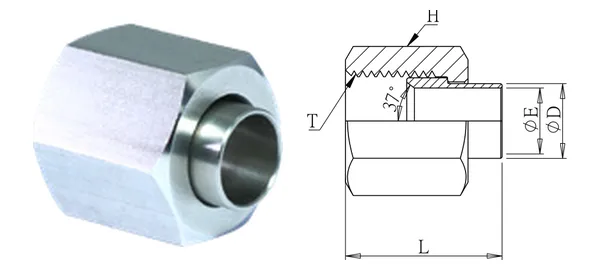

Foto e disegno quotato (illustrativi). Dimensioni in mm.
Dado con manicotto (JIC 37°)
DG-HJS-001
Specifiche
| Cod. articolo | DG-HJS-001 |
|---|---|
| Descrizione | Dado con manicotto (JIC 37°) |
| serie | Raccordi idraulici |
| Ø est. tubo (mm) | 1/4" |
| Filettatura T (UN/UNF) | 7/16" x 20 |
| ØE (mm) | 6.5 |
| ØD (mm) | 7.8 |
| L (mm) | 19 |
| Esagono H (mm) | 14 |
| Tipo di filetto | T: UN/UNF (JIC 37°) |
| Materiale | SUS304 (standard) / SUS316 (-316) |
| Pressione di esercizio | 210 kgf/cm² |
| Temperatura di esercizio | — |
Versione dati 2026-10-01. Specifiche soggette a conferma.
