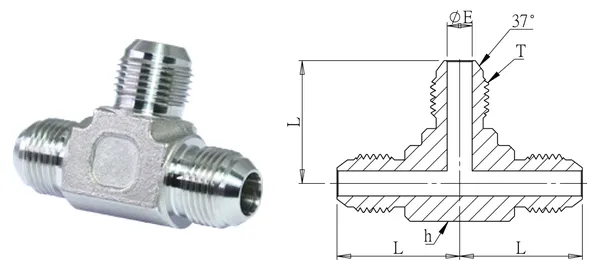

Foto e disegno quotato (illustrativi). Dimensioni in mm.
Tee di giunzione (JIC 37°)
DG-HJT-003
Specifiche
| Cod. articolo | DG-HJT-003 |
|---|---|
| Descrizione | Tee di giunzione (JIC 37°) |
| serie | Raccordi idraulici |
| Ø est. tubo (mm) | 1/2" |
| Filettatura T (UN/UNF) | 3/4" x 16 |
| ØE (mm) | 10 |
| L (mm) | 31.5 |
| Esagono h (mm) | 22.7 |
| Tipo di filetto | T: UN/UNF (JIC 37°) |
| Materiale | SUS304 (standard) / SUS316 (-316) |
| Pressione di esercizio | 210 kgf/cm² |
| Temperatura di esercizio | — |
Versione dati 2026-10-01. Specifiche soggette a conferma.
