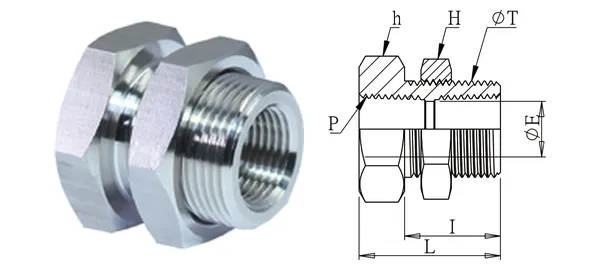

Foto e disegno quotato (illustrativi). Dimensioni in mm.
Manicotto passaparete femmina-femmina
DG-PBC-004
Specifiche
| Cod. articolo | DG-PBC-004 |
|---|---|
| Descrizione | Manicotto passaparete femmina-femmina |
| serie | Raccordi per tubazioni |
| Filettatura P (PT) | 1/2" |
| Foro pannello (mm) | 28.5 |
| ØE (mm) | 17 |
| I (mm) | 28 |
| L (mm) | 36 |
| Esagono H (mm) | 32 |
| Esagono h (mm) | 36 |
| Tipo di filetto | PT (standard) / NPT (-N) |
| Materiale | SUS304 (standard) / SUS316 (-316) |
| Pressione di esercizio | 210 kgf/cm² |
| Temperatura di esercizio | — |
Versione dati 2026-10-01. Specifiche soggette a conferma.
