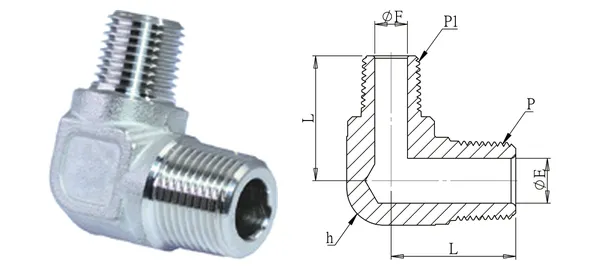

Foto e disegno quotato (illustrativi). Dimensioni in mm.
Gomito maschio ridotto
DG-PRE-006
Specifiche
| Cod. articolo | DG-PRE-006 |
|---|---|
| Descrizione | Gomito maschio ridotto |
| serie | Raccordi per tubazioni |
| Filettatura P (PT) | 3/4" |
| Filettatura P1 (PT) | 1/2" |
| ØE (mm) | 12 |
| ØF (mm) | 16 |
| L (mm) | 36.5 |
| Esagono h (mm) | 27.5 |
| Tipo di filetto | PT (standard) / NPT (-N) |
| Materiale | SUS304 (standard) / SUS316 (-316) |
| Pressione di esercizio | 210 kgf/cm² |
| Temperatura di esercizio | — |
Versione dati 2026-10-01. Specifiche soggette a conferma.
