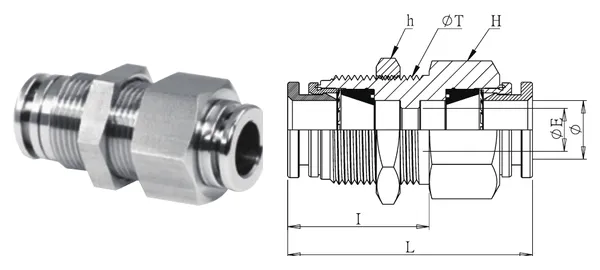

Foto e disegno quotato (illustrativi). Dimensioni in mm.
Giunto diritto passaparete
DG-QBH-001
Specifiche
| Cod. articolo | DG-QBH-001 |
|---|---|
| Descrizione | Giunto diritto passaparete |
| serie | Raccordi istantanei |
| Ø est. tubo (mm) | 6 |
| Foro pannello (mm) | 14.5 |
| ØE (mm) | 4 |
| I (mm) | 22.05 |
| L (mm) | 36.8 |
| Esagono H (mm) | 17 |
| Esagono h (mm) | 17 |
| Materiale | Corpo SUS304 (standard) / SUS316 opzionale; guarnizione NBR (Viton opzionale) |
| Pressione di esercizio | 7~10 kgf/cm²* |
| Temperatura di esercizio | -20℃~80℃* |
Versione dati 2026-10-01. Specifiche soggette a conferma.
